기존배관 EVACUATION

문서위치 Home > PIGGING SERVICE > EVACUATION
목 적
배관 내부에 있는 제품을 PIG를 이용 회수하여 배관 이설 작업 및 치환 작업을 용의하도록 하는데 그 목적이 있다.

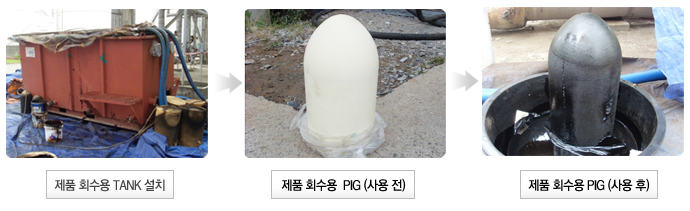

CLEANING 전.후
    일반적인 작업절차
  • 1) VALVE, FLANGE, SPOOL, 계기류 제거 : 작업 공간 확보 및 PIG의 원활한 주행을 위해 VALVE, FLANGE, SPOOL, 계기류를 제거
  • 2) LAUNCHER, RECEIVER설치 및 압송원 연결 : EVACUATION을 위한 사전 준비 작업 (제품의 특성에 따라 N2나 AIR로 선택.)
  • 3) FOAM PIGGING (KIS-NCW): 배관 내부에 있는 제품을 제거한다. PIG 도착 후 PIG 표면의 상태로 배관 내부 상태를 가늠.
                                              (FOAM PIG는 예로 설명한것이고 EVACUATION 작업 시 사용선택은 제품의 성질에 맞게 선택)
  • 4) AIR/N2 BLOWING 실시 : 배관 내부에 잔존해 있을 수 있는 제품을 제거 하거나 N2로 배관 내부를 PURGE 하기 위해 사용
  • 5) INSPECTION 실시
  • 6) 장비 해체 및 배관 복구
