목 적

배관건설 공사 중 장기 야적이나 건설 중 관 내부에 발생된 녹, 잔류 이물질 (용접봉,용접 SPATTER, 모래, 진흙, 등) 을 제거하여 유체의 품질을 최상으로 서비스하는데 그 목적이 있다.

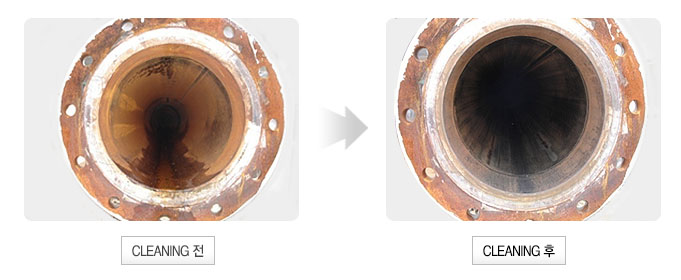

CLEANING 전.후
    일반적인 작업절차
  • 1) VALVE, FLANGE, SPOOL, 계기류 제거 : 작업 공간 확보 및 PIG의 원활한 주행을 위해 VALVE, FLANGE, SPOOL, 계기류를 제거
  • 2) LAUNCHER, RECEIVER설치 및 압송원 연결 : PIG CLEANING을 위한 사전 준비 작업
  • 3) AIR BLOWING : COMP를 이용하여 관내부의 AIR 통과여부 및 PIG OPERATION 조건을 확인
  • 4) FOAM PIGGING (KIS-NCW) : FOAM PIG를 주행시켜 수취관측에 도착된 PIG의 상태로 배관 내부의 수분 여부와 이물질 정도 확인
  • 5) BRUSH PIGGING (KIS-SPB1) : PIG표면에 금속제의 BRUSH를 삽입한 제품으로 배관 내부의 녹, 이물질 제거를 위해 사용하며
                                                비산되는 먼지 정도에 따라 사용 횟수를 증감 시킴
  • 6) SPONGE PIGGING (KIS-SWA1) : BRUSH PIG의 주행으로 제거된 녹, 이물질 등을 SPONGE PIG에 침투시켜 외부로 배출
                                                    먼지 발생량과 수분이 없고 침투두께가 검사기준 수치 이하가 될때 까지 주행시킴
  • 7) AIR BLOWING 실시 : 배관 내부에 잔존해 있을 수 있는 미세먼지를 AIR BLOWING하여 제거
  • 8) INSPECTION 실시
  • 9) 장비 해체 및 배관 복구
